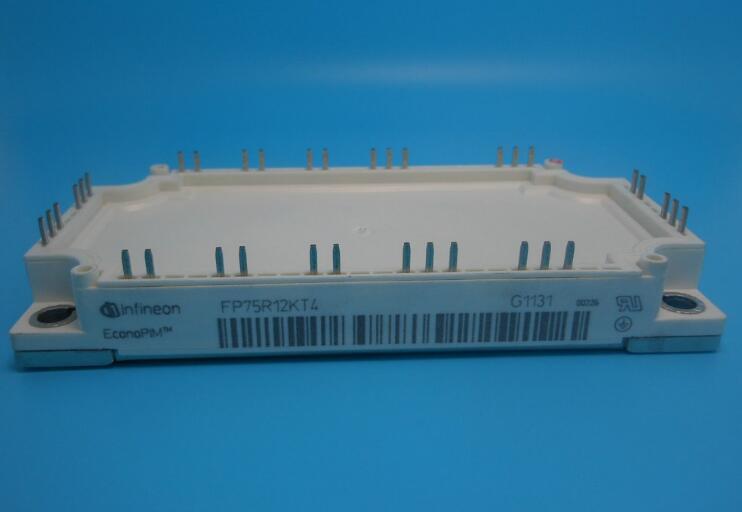

產品名稱: 英飛凌IGBT模塊 FP75R12KT4 75A 1200V
產品類型: 英飛凌IGBT
產品型號: FP75R12KT4
發布時間: 2018-10-08
- 產品描述
詳細參數
制造商: 英飛凌
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 1200 V
集電極射極飽和電壓: 2.25 V
在25 C的連續集電極電流: 150 A
柵極射極漏泄電流: 100 nA
功率耗散: 385 W
最小工作溫度: - 40 C
最大工作溫度: + 150 C
柵極發射極最大電壓: +/- 20 V
包裝數量: 10只
在斬波器應用中屏蔽一個通道
有些情況下只需要單通道驅動器，例如斬波器工況，如母線上的制動單元。在此類應用中單通道驅動器不一定能在市場上找到或者在價格上不合適。
因此，可以使用雙通道驅動核并屏蔽其中一個通道。
建議按照下面的方法操作以屏蔽一個驅動器通道：
.相應的信號輸入INx必須拉到GND。
.故障反饋SOx可保留為開路。
.必須選擇直接模式（MOD引腳拉到GND）。
.通道的副邊可保留為開路（不連接）。
門極驅動器在變換裝置中的位置
溫度以及磁場和電場都會影響信號級電子電路的功能。在功率電子系統中正確選擇的門極驅動器的位置有助于防止系統功能異常和減少EMI的影響。
CONCEPT SCALE-2門極驅動器通常適用于溫度不超過+85°C的環境。過高的溫度主要會限制DC/DC電源的功率。在最糟的情況下，DC/DC變壓器的磁芯會達到飽和，驅動核會被損壞。
在變換裝置中，門極驅動器的位置如果靠近散熱片或功率半導體，務必確認驅動器周圍的溫度不會超過其最大的允許溫度。
此外，大電流會產生強磁場，高電壓會產生強電場，再加上開關速度也很高，這些磁場和電場所形成的環境對門極驅動器上的信號電子元件極為惡劣。下面我們會詳細說明這一點。
具體點說，IGBT的簡化模型有3個接口，有兩個(集電極、發射極)接在強電電路上，還有一個接收控制電信號，叫作門極。
給門極一個高電平信號，開關(集電極與發射極之間)就通了;再給低電平信號，開關就斷了。
給門極的信號是數字信號(即只有高和低兩種狀態)，電壓很低，屬于弱電，只要經過一個比較簡單的驅動電路就可以和計算機相連。
實際用的“計算機”通常是叫作DSP的微處理器，擅長處理數字信號，比較小巧。
