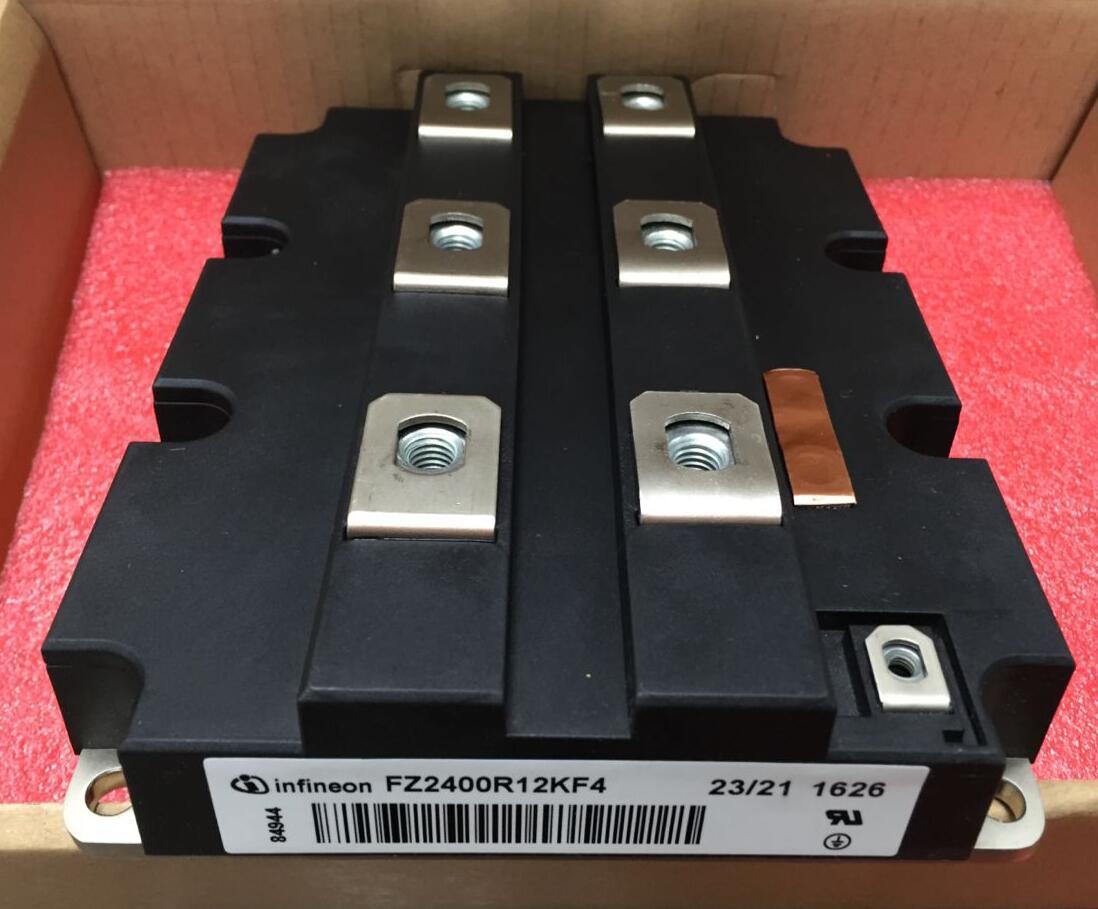

產品名稱: 英飛凌IGBT模塊 FZ2400R12KF4 2400A 1200V
產品類型: 英飛凌IGBT
產品型號: FZ2400R12KF4
發布時間: 2018-09-20
- 產品描述
詳細參數
制造商: 英飛凌
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 1200 V
集電極射極飽和電壓: 1.7 V
在25 C的連續集電極電流: 2400 A
柵極射極漏泄電流: 400 nA
功率耗散: 10 kW
最小工作溫度: - 40 C
最大工作溫度: + 125 C
高度: 48 mm
長度: 190 mm
寬度: 140 mm
柵極發射極最大電壓: +/- 20 V
包裝數量: 1只
怎樣科學準確地確定驅動電阻和門極電容
雙脈沖實驗中，可以準確地觀察到半導體芯片在某種溫度下的開 通或者關斷行為，與真實的某種應用相比，其結果具有極高參考 價值，可以這樣說，在該實驗中表現出來的行為，就是IGBT在實 際應用中的行為。 1. 在做開通測試時，IGBT的開通速度，會極大地影響二極管的安 全程度 及損耗的大小 可以據此調整出合適的開通電阻 2. 在做關斷測試時，IGBT的關斷速度，可以決定IGBT是否超出 RBSOA （安全工作區 ） 及損耗的大小 可以據此調整出合適的 全程度，及損耗的大小，可以據此調整出合適的開通電阻Rgon； RBSOA （安全工作區 ），及損耗的大小，可以據此調整出合適的 關斷電阻Rgoff； 3.門極電容 C g e對于不同的IGBT，有很不一樣的影響，不是所有IGBT 都需要Cge，不能盲目添加，通過校核開通及關斷來確定其取值是最 為科學的方法；
