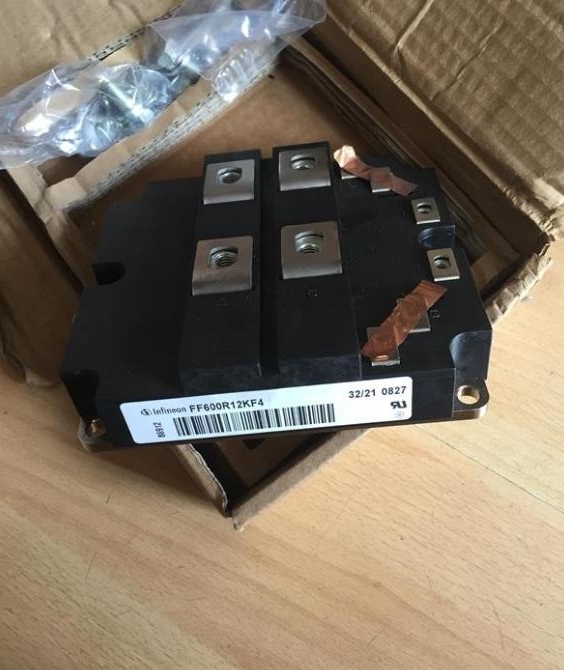

產品名稱: 英飛凌IGBT模塊 FF600R12KF4 600A 1200V
產品類型: 英飛凌IGBT
產品型號: FF600R12KF4
發布時間: 2018-09-18
- 產品描述
詳細參數
制造商: Infineon
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 1200 V
集電極射極飽和電壓: 2.7 V
在25 C的連續集電極電流: 600 A
柵極射極漏泄電流: 400 nA
功率耗散: 3.9 kW
最小工作溫度: - 40 C
最大工作溫度: + 150 C
高度: 38 mm
長度: 140 mm
寬度: 130 mm
柵極發射極最大電壓: +/- 20 V
工廠包裝數量: 2只
IGBT的短路安全工作區(SCSOA)
在IGBT的datasheet datasheet中，(以英飛凌的FF450R12ME4) FF450R12ME4)為例，IGBT的短路性能是 有所定義的，我們可以認為這是“短路安全工作區”。見下圖。
定義這個數值時使用的是 定義這個數值時使用的是 類短路 一 ，其意義是：在母線電壓為800V，門極電 壓小于等于15V，結溫為150度的情況下，施加一個寬度為10us的脈沖，在第 10us時，IGBT的電流大約為1800A。并且說明，這樣的測試是安全，是可以 重復的。 實際上定義這個測試背后的約束條件是在短路時IGBT芯片上的能量，在IGBT 短路時，IGBT會退出飽和區，所以其Vce=800V，電流基本穩定在1800A，在 10us內，能量為：E=U?I?t=800V?1800A?10us=14.4J。也就是說，短路時， IGBT能扛住14.4焦耳的能量。
