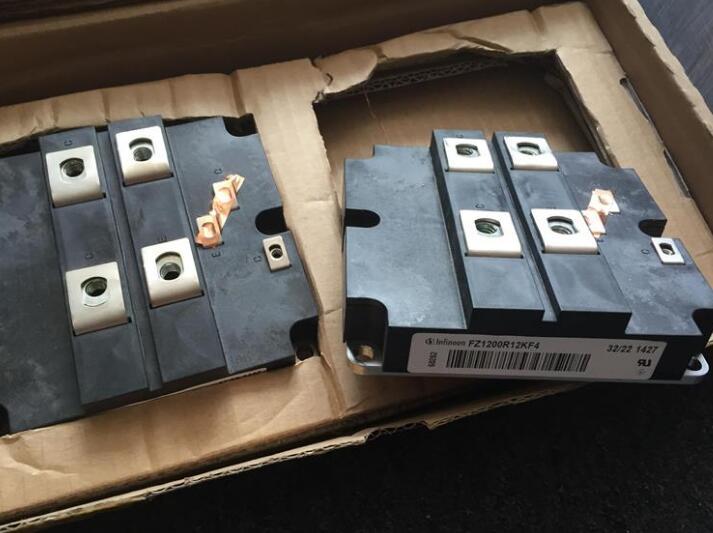

產品名稱: 英飛凌IGBT模塊 FZ1200R12KF4 1200A 1200V
產品類型: 英飛凌IGBT
產品型號: FZ1200R12KF4
發布時間: 2018-09-19
- 產品描述
詳細參數
制造商: 英飛凌
產品種類: IGBT 模塊
集電極發射極最大電壓 VCEO: 1200 V
集電極射極飽和電壓: 2.7 V
在25 C的連續集電極電流: 1200 A
柵極射極漏泄電流: 400 nA
功率耗散: 7.8 kW
最小工作溫度: - 40 C
最大工作溫度: + 125 C
高度: 38 mm
長度: 140 mm
寬度: 130 mm
柵極/發射極最大電壓: +/- 20 V
包裝數量: 2只
二極管的風險點---小結
1. 二極管的反向恢復電流的前沿對應在雜散電 感上產生的電壓方向是與母線電壓相抵的 因此沒有風險；
2. 反向恢復電流的后沿對應在雜散電感上產生 的電壓的方向與母線電壓相同，二極管會承受 此電壓尖峰，同時也會出現瞬時功率的尖峰，因此是最危險的時刻。
IGBT開通過程中二極管的風險點
通常在IGBT的datasheet中，關于 二極管的部分會注明反向恢復電 流的最大的di/dt水平，通常不能 超過這個數值。否則可能導致反 向恢復電流震蕩 在右圖該邊界 二極管反向恢復電流的的形狀主要取決 。 為9kA/us。 二極管反向恢復電流的的形狀主要取決 于IGBT廠商的設計，其前沿的斜率及后 沿斜率在很大程度上受Rgon的影響。一 旦增大Rgon，反向恢復電流則會緩 很 向恢復電流則會緩和很 多。在大功率的場合，通常需要追求的 二極管的軟度，而這主要體現在反向恢 復電流的后沿的形狀上。
