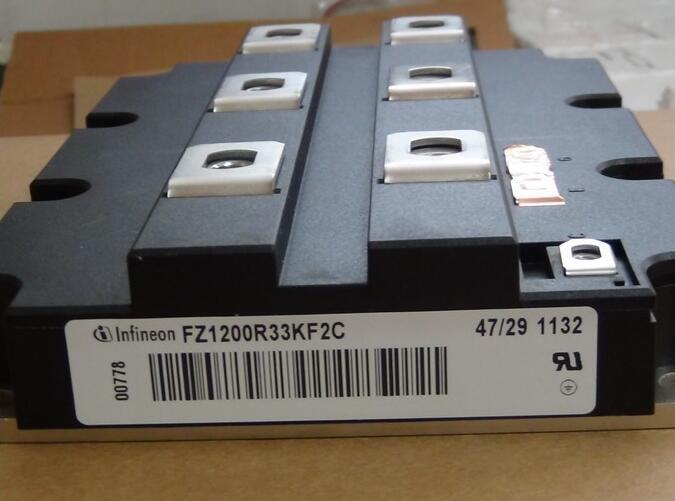

產品名稱: 英飛凌IGBT FZ1200R33KF2C 1200A 3300V
產品類型: 英飛凌IGBT
產品型號: FZ1200R33KF2C
發布時間: 2018-09-17
- 產品描述
基本參數
制造商: Infineon
產品種類: IGBT 模塊
配置: Triple Common Emitter Common Gate
集電極發射極最大電壓 VCEO: 3300 V
集電極射極飽和電壓: 3.4 V
在25 C的連續集電極電流: 2000 A
柵極射極漏泄電流: 400 nA
功率耗散: 14.5 kW
最小工作溫度: - 40 C
最大工作溫度: + 125 C
封裝: Tray
高度: 38 mm
長度: 190 mm
寬度: 140 mm
商標: Infineon Technologies
柵極發射極最大電壓: +/- 20 V
產品類型: IGBT Modules
工廠包裝數量: 1只
內短路（直通） [ 命名為“一類”短路 [ 硬件失效或軟件失效 [ 短路回路中的電感量很小 (100nH級) [ VCE sat 檢測
橋臂間短路（大電感短路） [ 命名為“二類”短路 [ 相間短路或相對地短路 [ 短路回路中的電感量稍大(uH 級的) [ 可以使用Vcesat ，也可以使用 霍爾，根據電流變化率來定 這類短路的回路中的電感量是不確定的
短路的定義
IGBT發生短路時，描述短路電流的數學表達式如下 描述短路電流的數學表達式如下，這是 個線性方程 這是一個線性方程。它 表示，在短路發生時，電流的絕對值與電壓，回路中的電感量，及整個過程 持續的時間有關系。 U ?t di U L U t I ? = 絕大部分的短路 母線電壓都是在額定點的 影響短路電流的因素主要是 L U dt di = 絕大部分的短路，母線電壓都是在額定點的，影響短路電流的因素主要是 “短路回路中的電感量”。因此對短路行為進行分類定義時，短路回路中的 電感量是主要的分類依據。 如果短路回路中的電感量再繼續增大，那么電流變化率就變得更低，此 時就不是短路了，變成“過流”了。這時驅動器是察覺不到這種異常狀態的 ，因此在系統中需要電流傳感器來感知電流的絕對數值，從而進行“過流 保護”。我們認為，通常IGBT驅動器是不能進行過流保護的。 二類短路與過流之間沒有明顯的界限，學術上沒有進行定義，在工程上 ，可以做一個很粗略的假設：10A/us以下的電流變化率視為“過流”。
